【西安配电柜】配电柜导线连接的标准（二）

2024-02-05 15:40:01

次

26. 连接导线端部一般应采用专用电线接头。当设备接线柱结构是压板插入式时, 使用扁针铜接头压接后再接入。当导线为单芯硬线则不能实用电线接头, 而将线端作成环形接头后再接入。

27. 如进入断路器的导线截面<6mm², 西安配电柜当接线端子为压板式时, 先将导线作压接铜接头处理, 以防止导线的散乱; 如导线截面>6mm², 要将露铜部分用细铜丝环绕绑紧后再接入压板。

28. 截面为 10mm²及以下的单股铜芯线和单股铝芯线可直接与设备、器具的端子连接。

29. 截面为 2.5mm²及以下的多股铜芯线的线芯应先拧紧搪锡,或压接端子后再与设备，器具的端子连接。

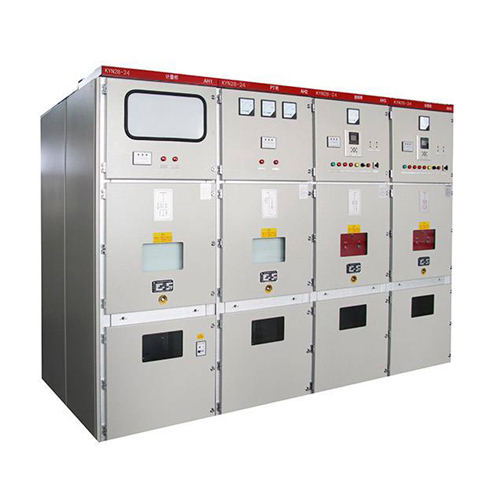

西安配电柜

30. 多股铝芯线和截面大于 2.5mm²的多股铜芯线的终端,除设备自带插接式端子外,应焊接或压接端子后再与设备、元器件的端子进行连接。

31. 导线端部无接头的:对插入式接头,西安配电柜 L 取插入式接线板的插接长度;对环形接头, L 取环形接头的长度以适当直线部分。直线部分的长度应按平垫圈半径考虑,使平垫圈恰好紧靠绝缘切口压在环形接头上,而不压到绝缘层上。

32. 导线的规格和数量应符合设计规定; 当设计无规定时, 包括绝缘层在内的导线总截面积不应大于线槽截面积的 60%。

33. 在可拆卸盖板的线槽内, 包括绝缘层在内的导线接头处所有导线截面积之和不应大于线槽截面积的 75%;在不易拆卸盖板的线槽内,导线的接头应置于线槽的接线盒内。

34. 剥除绝缘层时, 不得损坏线芯, 线芯和绝缘层端面应整齐并尽可能垂直于线芯轴心线。西安配电柜线芯上不得有油污、残渣等。

35. 剥除导线绝缘应采用专用剥线工具, 不得损伤线芯, 也不得损伤未剥除的绝缘,切口应平整。
