什么是10kV开闭所？

我们都知道开闭所，是将高压电力分别向周围的几个用电单位供电的电力设施，位于电力系统中变电站的下一级。其特征是电源进线侧和出线侧的电压相同。当然，区域变电站。中压开关站其实也称开闭所，是设有中压配电进出线、对功率进行再分配的配电装置，必要时可附设配电变压器。

开闭所按照接线方式的不同可分为终端开关站和环网开关站。

环网开关站主要是解决线路的分段和用户接入问题，站间存在功率交换。终端开关站主要是提高变电站中压出线间隔的利用率，扩大配送线路数量和解决出线走廊所受限制，提高用户的可靠性程度，终端开关站不存在功率交换。

那么10kV开闭所具体的作用是什么？

10kV开闭所的作用及选址要求：

1、10kV开闭所的作用

开闭所的作用：开闭所的主要作用是提高供电的可靠性和缩小事故及停电范围。开闭所有多种类型,有缩小事故和停电范围用的开闭所、增加馈电线用的开闭所和提高供电可靠性用的开闭所。

如缩小事故和停电范围用的开闭所,它主要采用在自耦变压器供电方式区段。自耦变压器供电方式的供电臂长度一般在40公里左右,比一般直接供电方式的供电臂大约长1倍。当发生故障或需要停电检修时,停电范围太大。

因此,在供电臂中间需要设置开闭所,将供电臂分为两段,在发生故障或停电检修时,其停电范围可以缩小一半。

2 、10kV开闭所的选址要求

（1）10kV公用开闭所（以下简称“开闭所”）的选址应依据依法批准的城市中低压配网规划及控制性详细规划。

（2）开闭所设置应体现集约节约用地原则，尽量减少占地，宜结合工业、商业、办公类建筑以及地块内公用配套建筑统一建设。

（3）开闭所的位置由供电部门与城市规划行政主管部门共同进行选址，并确定进出线路路径或电缆通道。开闭所应沿市政道路布置（距道路红线距离不宜大于50米）、用电负荷中心区设置。原则上应沿市政道路按1公里1座开闭所并预留开闭所的进出线排管路径，同时与市政道路供电排管合理衔接。

（4）对于成片开发建设地块，在解决该地块供配电设施的前提下，达到10万平方米建筑面积或5万平方米用地面积或地块沿街面长度达200米的开发地块，需另设置一座公用开闭所。

（5）对于开发地块相对分散，达不到上述标准的地块，由规划部门和供电部门依据中低压配网规划并结合该地块的用地功能和电力负荷，确定是否布设。

（6）开闭所独立设置时，一般采用两层布置，也可采用单层布置。单层布置每座开闭所基地面积约375平方米，尺寸为15米×25米（长×宽）；双层布置每座开闭所基地面积约149平方米，尺寸为8.5米×17.5米（长×宽）。

（7）开闭所选址应考虑设备运输方便，并留有消防通道，设计时应满足防火、通风、防进水、防潮、防尘、防小动物、防震、防噪音和防爆等各项要求。开闭所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。对设在客户内部的公用配电装置应与客户的其他设备（或其他性质用途的用房）以防火墙形式隔离，并具有独立门户。

（8）地下开闭所的特殊要求：

1. 地下开闭所正上方不宜为居民住宅，同时应满足环保要求。

2. 电缆在进入地下开闭所时，应设置过渡井(沟)及设置完善的排水系统。

3. 开闭所的层高为室内地坪以上梁下净高，不得小于4.5米。若有管道通风设备或电缆沟的还需增加通风管道或电缆沟的高度。

4. 开闭所应具有能保证人员和设备进出的通道，其设备安装、检修的车辆运输通道，洞口净空尺寸不得小于3.5米，并满足车辆荷载要求，不得采用吊装口进行运输。开闭所位置应尽量接近地下入口处。

5. 开闭所设置在小区地下室时，若有两层地下室，宜设置在地下室负一层独立房间内。

10kV开闭所的主接线及主要电气设备：

 1、10kV开闭所的主接线

（1）10kV开闭所电气主接线方式可分为单母线接线、单母线分段接线和双母线接线对于无重要负荷的开闭所，一般可采用单母线接线，两路电源进线。两路进线分别接至不同的变电所或同一变电所的不同母线。可有6—10路的出线。

此接线方式简单清晰、投资省、运行维护方便。对于为重要用户提供双电源、供电可靠性要求比较高的开闭所，应采用单母线分段接线，两路进线，每段母线各有一路进线，重要用户可以从两段母线分别接出馈线。

当一段母线发生故障或检修时，可由另一段母线提供正常供电。对于负荷集中、且有重要用户负荷时，开闭所可采用双母线接线。四路进线，每段母线各有两路进线。此接线方式供电可靠性高，且调度灵活，能适应10 kV配电系统中各种运行方式下调度和潮流变化的需要。

（2）10 kV开闭所按其在电网中的功能，可分为环网型和终端型环网型开闭所每段母线有2路电源进线间隔，其他为出线间隔，其主要功能是功率交换和线路分段，在城网中实施运行方式的调整。

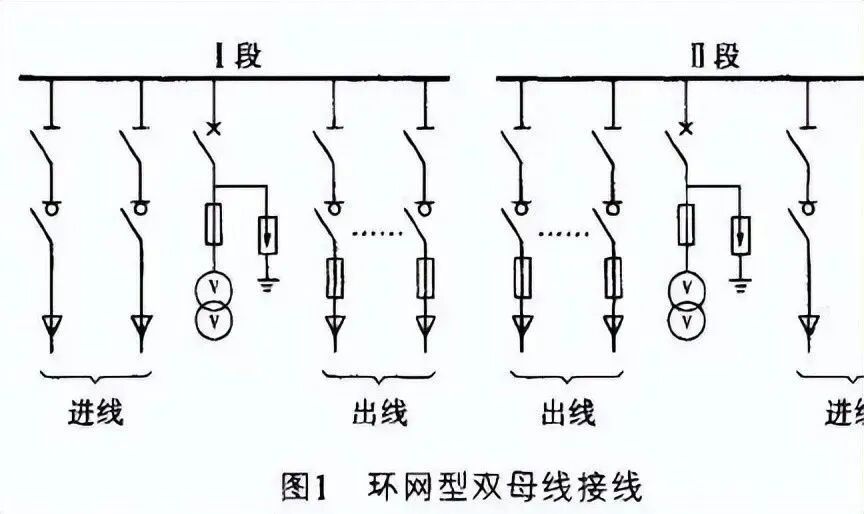

环网型开闭所常以“手拉手”方式进行环网．其开闭所的用户或分支线有较高的供电可靠性。环网型开闭所又可分为单母线接线和双母线接线(见图1)两种，前者为单环运行开闭所．后者为双环运行的开闭所。

终端型开闭所每段母线一般只有一路电源进线间隔，其他为出线间隔，其主要功能是向周边用户及公用变压器提供电源。终端型开闭所又可分为单母线接线、双母线接线(见图2)和单母线分段接线三种。

2、10 kV开闭所的主要设备

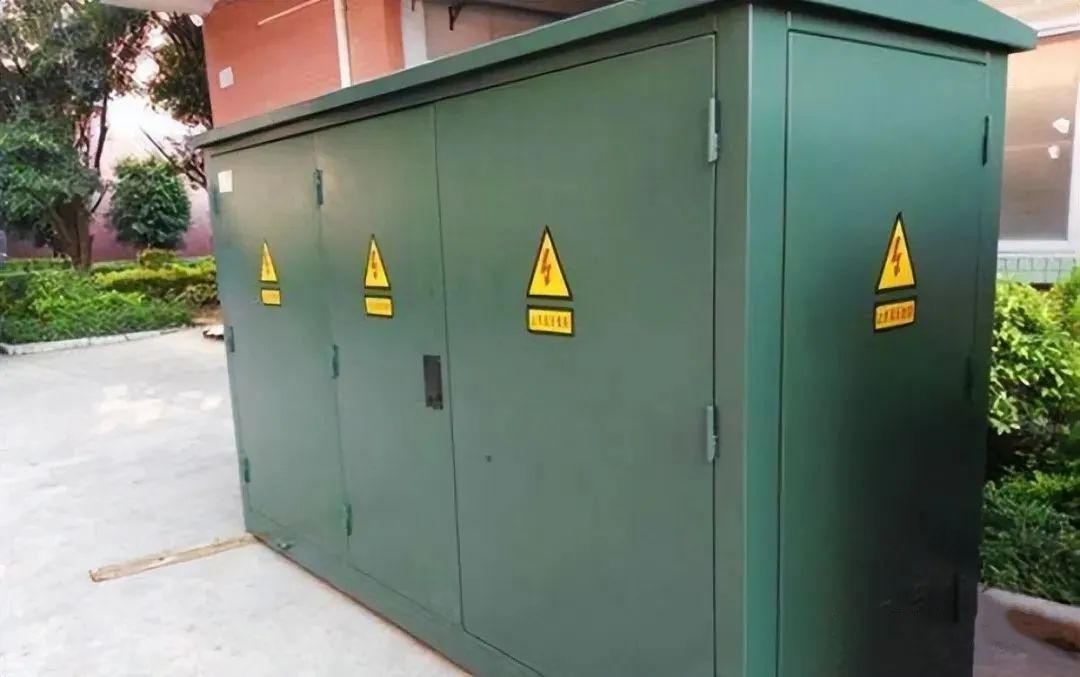

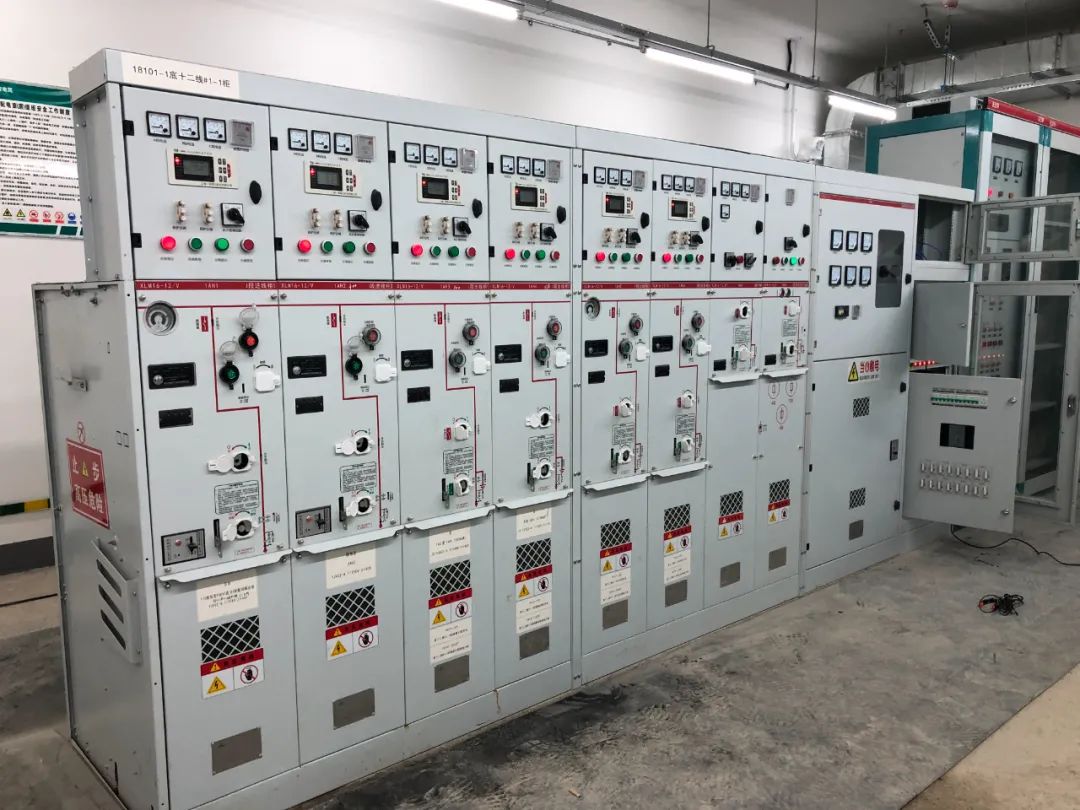

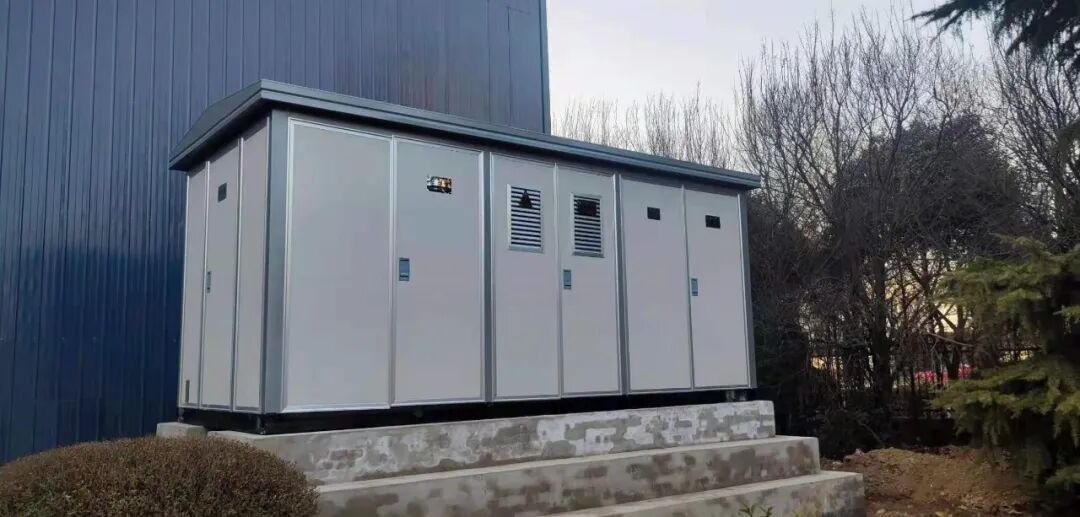

10 kV开闭所由10 kV开关柜、母线、控制和保护装置等电气设备组成。通常为户内布置，但也有开闭所采用户外箱式结构。电源馈线一般采用大截面的电缆线路。如单根截面为300 1111112的电缆。

（1）保护配置

10 kV环网开闭所电源进线间隔一般不配置任何保护，因为10 kV环网开闭所一般都是在市区，供电半径一般在5 km以内．线路很短，一条10 kV主干线路如果接有2—4座10 kV环网开闭所，相当于线路上安装了4—8台保护开关。

各台保护开关之间无法进行动作时间上的配合，一旦线路发生短路故障。故障点之前的保护开关及变电所的出线保护开关都可能跳闸。易出现越级跳闸现象，从而不能及时隔离故障点。开闭所进线间隔宜采用负荷开关。

当电源进线主干线发生短路故障时，由上一级变电所10 kV出线断路器动作切除故障。对于终端型开闭所。当负荷比较小时，电源进线间隔可配置熔断器保护。

10 kV开闭所的出线间隔，一般配置熔断器作为出线柜的过负荷及过流保护。在配电环网中，对配电变压器容量小于1 600 kV·A的变压器馈线往往都选用负荷开关一熔断器组合电器，以负荷开关完成负荷的分合操作．以熔断器对短路起保护作用。如果配电变压器容量大于等于1 600 kV·A时。宜选用断路器保护。

（2）环网开关柜

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。
