直流屏

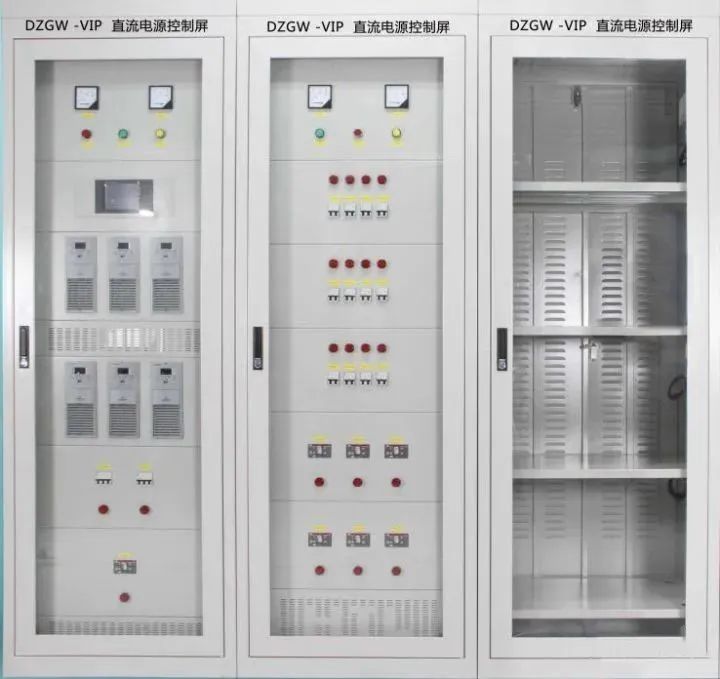

直流电压控制屏及电池屏组，简称直流屏。

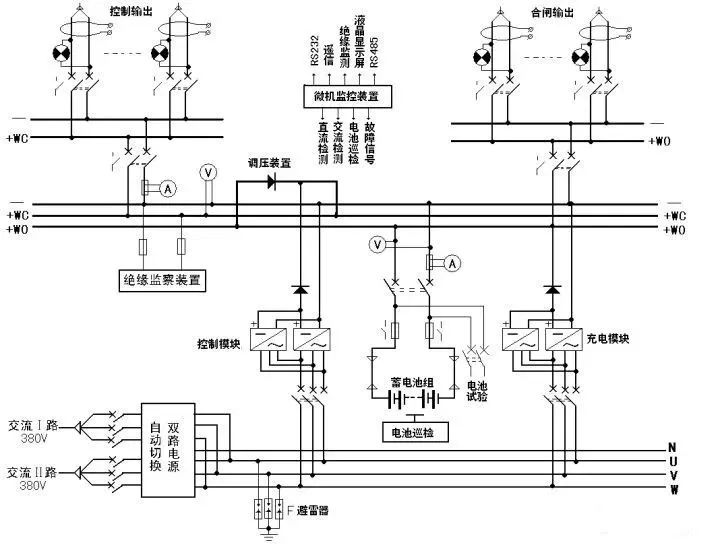

直流屏的作用是为高压开关在正常运行和事故状态下的分合闸、继电保护、事故照明等提供直流电源。直流屏的可靠性是其他电源装置不可替代的。目前，直流屏主要用于大中小型发电厂和变电站中。如下图可看出，直流屏主要由交流电源输入单元、整流器单元、电池充放电控制单元、蓄电池组、直流馈出、母线监察等几部分组成。

控制回路中使用直流电的原因：

1：直流电是通过直流充电机充电模块保证的，同时并联蓄电池保证在事故情况下依然有直流电的存在，保障故障时依然有电能跳开故障所有的开关，从而起到一定的保护作用。

2：直流电一般是220V（正负极对地分别是+110V-110V），此时，即使控制回路发生一点接地现象，回路电压依然是额定的，从而在保障运行的情况下，查找直流接地故障而不影响设备运行。

3：直流电电势是稳定的，在使用中能保证有额定电压并能可靠的分合闸。

直流屏的计算

怎么来计算直流屏的相关数据，比如直流屏的系统负荷电流计算，系统电池容量的选择，以及整流模块电流的计算方法。

一、系统负荷电流计算

1、交流正常时负荷电流计算：

正常工作电流 = ∑控制负荷电流 + 0.2 * ∑储能合闸机构电流

2、交流停电时负荷电流计算：

停电工作电流 = ∑控制设备电流 + 0.2 * ∑储能合闸机构电流 + 事故照明

二、系统电池容量选择

根据冲击负荷决定最小电池容量（采用储能合闸机构不需要此项计算）

铅酸免维护阀控电池容量 > 0.5 * 单次max冲击电流，镉镍电池容量 > 0.2 * 单次max冲击电流。

1、根据交流停电待机时间确定电池容量

电池容量 > 停电时负荷电流 * T（小时）* δ1（修正系数1）* δ2（修正系数2）

δ1 = 1 ( T >= 10 )

δ1 = 1.1 ( 5 <= T < 10 )

δ1 = 1.2 ( 3 <= T < 5 )

δ2 = 1.0 ( 108节/2V电池 )

δ2 = 1.2 ( 104节/2V电池 )

2、确定电池容量

根据电池容量规格向上取整电池容量：

电池容量 = 计算电池容量max值 * 电池老化系数（1.2）* 设计余量（1.0 – 1.3）

三、整流模块电流计算

整流模块电流 = 正常工作电流 + 电池充电电流

电池充电电流 = 0.1 * 电池容量 （铅酸免维护阀控电池）

电池充电电流 = 0.2 * 电池容量 （镉镍电池）

四、充电模块选择

充电/浮充电装置采用多个高频开关电源模块并联，N+1热备份工作。高频开关电源模块数量配置可按如下公式选择（即确定N的数值）:

N≥（max经常性负荷 + 蓄电池充电电流）/模块额定电流

例如：直流电源系统电压等级为220VDC，蓄电池容量为200Ah，经常性负荷为4A（max经常性负荷不超过6A），充电电流(0.1C10×200Ah) + max经常性负荷(约6A)＝ 26A。

如果选用TH230D10ZZ-3电源模块3台即可满足负荷需求(N=3)，再加一个备用模块，共4个电源模块并联，即可构成所需系统。
