中置柜与开关柜、环网柜之间的区别是什么？

2022-08-24 11:16:05

次

电气柜从工程项目、市网供电到用电末端，出现的电气柜主要包括：环网柜、中置柜、开关柜、变压器柜、低压配电柜、楼层动力配电柜、照明配电柜、末端配电箱等。中置柜与所谓的高压开关柜、环网柜之间有什么区别？

一、含义不同

中置柜的全称为铠装型移开中置式金属封闭开关设备，其分三层结构，上层为母线和仪表室(相互隔离)，中间层为断路器室，下层为电缆室。由于断路器在中间层，所以称为铠装型移开中置式金属封闭开关设备，简称中置柜。

俗称的高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜操作电压等级在3.6kV~550kV的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

二、固定方式与开关性质不同

1. 中置柜作为手车式的可移开柜体，采用断路器。

2. 高压开关柜作为固定式的开关柜柜体，采用负荷开关。环网柜是属于固定式的开关柜柜体。

三、各自的配电功能不同

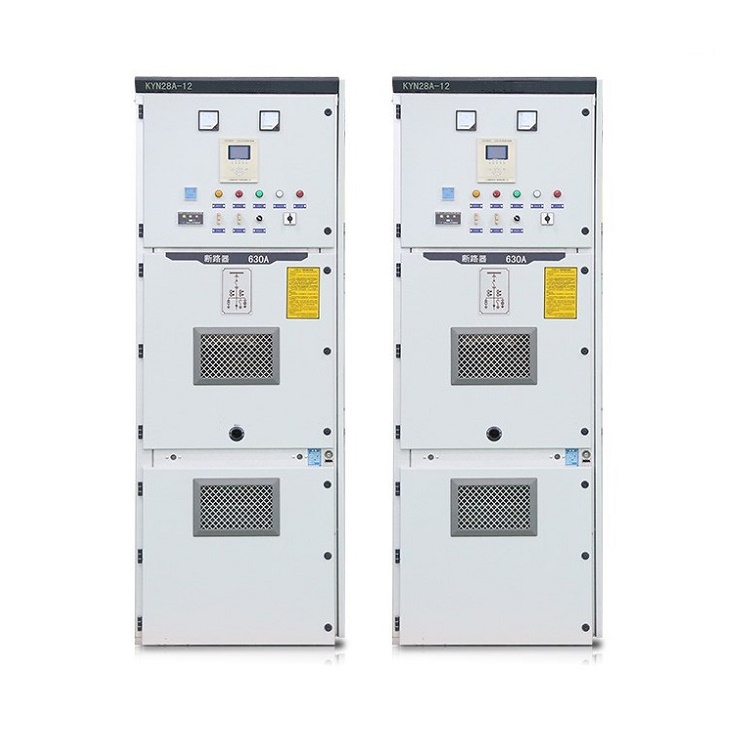

1. 中置柜主要用于高压负载保护；如中置柜中通常所说的KYN28柜，即手车式高压开关柜，用来保护后端变压器或者其他高压负载。

2. 高压开关柜主要用于高压电源分配，将一路或二路高压电源分成多路高压电源出线。

四、柜体本身的结构不同

1. 中置柜上层有母线和仪表室(相互隔离)，中间层有断路器室，下层有电缆室。

2. 高压开关柜使用普通SF6负荷开关通过铜排连接成一套系统。

五、存在形式不同

高压开关柜有空气绝缘和全封闭充气柜两种形式，空气绝缘是使用普通SF6负荷开关通过铜排连接成一套系统。全封闭充气柜则除了电源进出线有专用连接器具，柜与柜连接则在一个完整气腔内，里面充满SF6气体。
