配电房中的联络柜是什么？

2022-05-16 09:42:06

次

配电房中的联络柜也叫母线分段柜，是用来连接两段母线的设备，在单母线分段、双母线系统中常常要用到母线联络柜，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

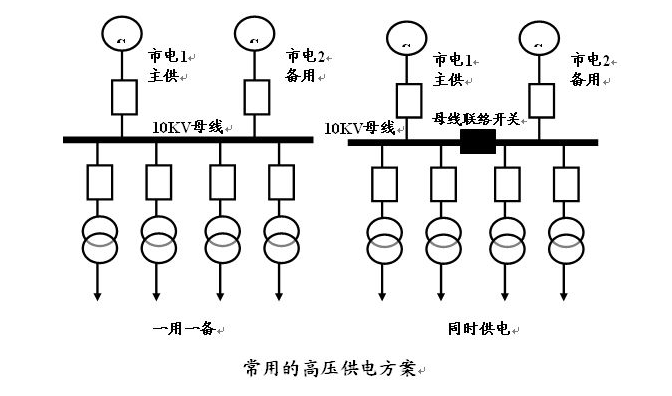

一般用双电源供电的配电室，一排高压柜（或低压柜），中间的一台配电柜为联络柜，平时双电源都供电的时候，联络柜处于断开状态，双电源各对一半配电柜供电。当其中某一电源停电时，联络柜闭合，保证已经停电的一半配电柜也能供电。

联络柜的基本配置一般由框架式断路器、电流互感器，仪表等。

经常有人问道，如MNS柜和联络柜的区别，这里我们要明确下，MNS柜指的是柜型抽屉柜，而联络柜指的是具有联络分断母线等的功能。


联络柜的作用：当两路电源同时送电的时候联络则从中间断开(两路不同的电源，通常不能重合），当其中某一端电源因事故而停电或断电的时候，联络柜则自动接通，以保障用户用电，而当原来停电的那一端恢复通电的时候，联络柜则自动断开，处于原来的备用状态。

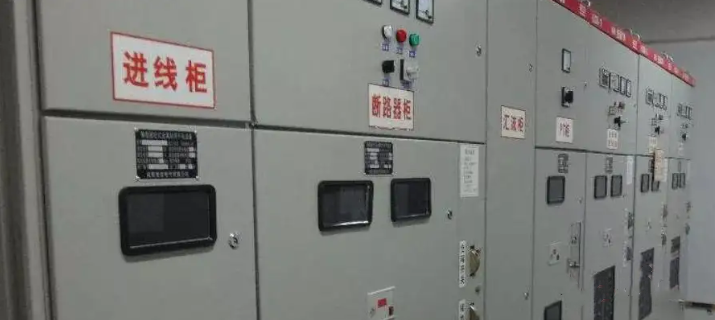

微信图片_20220511165203.png 因为它有以上的功能，故称之为联络柜。
