箱式变电站是电气行业里最常见的电气设备产品，大家对组合式箱变变电站了解多少呢，

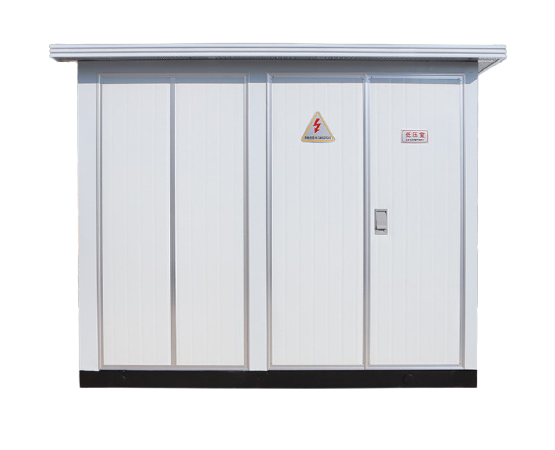

1.组合式箱式变电站结构

组合式箱式变电站是将变压器器身、高压负荷开关、熔断器及高低压连线置于一个共同的封闭油箱内，用变压器油作为带电部分相间及对地的绝缘介质，是一种结构紧凑、体积小、经济实用的配电设备。

组合式箱式变电站一般采用下列两种组合方式的节能型组合式变压器，变压器铁芯材料一般采用优质晶粒取向冷轧硅钢片或高效节能非晶合金片。

（1）ZG型共箱组合式油浸变压器。该变压器将高压负荷开关、熔断器等保护和控制电器、变压器芯体体置于同一油箱内。

（2）ZF型分箱组合式油浸变压器。变压器油箱设置两个独立的封闭单元，其中一个单元安装有高压负荷开关、熔断器等控制和保护电器，另一个单元安装变压器芯体。

变压器器身与组合式箱式变电站箱体组成一个整体，变压器散热面裸露于变电站箱体外，采用插拔式全绝缘电缆头与电源连接。组合式箱式变电站箱体设有高压和低压间隔。箱体正面为高、低压操作间隔，操作间隔内设置高、低压端子、负荷开关操作手柄，无载调压开关、插入式熔断器、压力释放阀，油温表、油位表等。高、低压间隔带有联锁装置，在低压间隔门未打开时，高压间隔门不能开启。插入式熔断器（一级保护）与后备保护熔断器串联，形成二级保护。

低压间隔内按需求接线方案装设低压控制电器（低压总开关及各分路出线开关等）及手动或自动无功补偿装置等电气设置。

组合式箱式变电站根据需要设置计量装置，可加装高、低压避雷器、缺相控制器、智能型欠压控制器、凝露控制器、带电显示器、故障指示器、遥测谣讯综合配电测量仪等保护和监视器。

组合式箱式变电站的外形尺寸一般不超过2米（长）×1.8米（宽）×2.2米（高）。

2.组合式箱式变电站的特点

（1）结构紧凑，外形尺寸小，占地面积一般仅为3.5㎡左右。

（2）由于高压控制保护电器设在变压器箱体内，无带电裸露部分，安全可靠。

（3）具有节能型变压器的优异性能，节能效果好。

（4）因变压器散热面在室外自然散热状态，散热条件好，所以一般箱式变压器容量可达1600千伏及以下。

（5）根据需要可作为终端变电站或环网变电站。

3.组合式箱式变电站的不足

（1）由于高压负荷开关设在变压器箱体内，因此无明显断开点和接地刀闸。

（2）后备保护高压熔断器设在变压器箱体内，熔丝熔断后更换相对困难。

（3）共箱组合式变压器芯体与控制设备在同一油箱内，由于负荷开关操作中会产生游离碳，频繁操作有可能使变压器油绝缘性能下降。

（4）由于变压器与箱变外壳为一个整体，所以调整变压器容量（增容或减容）更换变压器比较困难。
