当一次电流足够大时，铁芯就会饱和起不到反映一次电流的作用，准确限值系数就是表示这种特性。西安低压配电柜保护用互感器准确等级5P、10P，表示在额定准确限值一次电流时的允许电流误差为1%、3%，其复合误差分别为5%、10%。

线路发生故障时的冲击电流产生热和电磁力，保护用电流互感器必须承受。二次绕组短路情况下，电流互感器在一秒内能承受而无损伤的一次电流有效值，称额定短时热电流。二次绕组短路情况下，西安低压配电柜电流互感器能承受而无损伤的一次电流峰值，称额定动稳定电流。

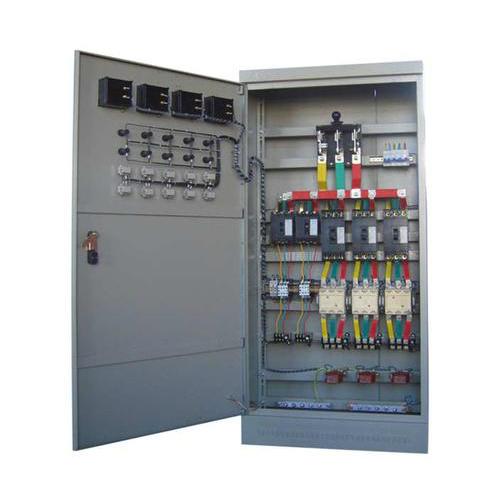

西安低压配电柜

保护用电流互感器的精度等级5P/10P，10P表示复合误差不超过10%。

按绝缘介质分类：

1.干式电流互感器：西安低压配电柜由普通绝缘材料经浸漆处理作为绝缘。

2.浇注式电流互感器：用环氧树脂或其他树脂混合材料浇注成型的电流互感器。

3.油浸式电流互感器：由绝缘纸和绝缘油作为绝缘，一般为户外型。

4.气体绝缘电流互感器：主绝缘由气体构成。

按安装方式分类：

1.贯穿式电流互感器：西安低压配电柜用来穿过屏板或墙壁的电流互感器。

2. 支柱式电流互感器：安装在平面或支柱上，兼作一次电路导体支柱用的电流互感器。

3.套管式电流互感器：没有一次导体和一次绝缘，直接套装在绝缘的套管上的一种电流互感器。

4.母线式电流互感器：没有一次导体但有一次绝缘，直接套装在母线上使用的一种电流互感器。
